SE实心转子软启动制动电机完整介绍

YSE全称YSE系列实心转子软启动制动三相异步电动机，是起重行业专用行走电机，主打自带软启动+断电电磁制动，用来替代传统ZD、ZDY锥形转子电机，广泛配套单/双梁行车、龙门吊大车/小车行走机构，你图片里铁壳款就是市面主流YSE立式法兰安装型号。

一、核心工作原理

1. 软启动原理（无外接电阻，自身实现缓启动）

转子采用整体实心钢锻打结构（无铸铝鼠笼导条），天生高转差率特性：

通电瞬间堵转转矩大、转速缓慢爬升，加速度随转速升高自动降低，延长启动时间，送电直接实现平缓起步，不用串电阻、变频器就能消除大车启动猛地窜动、吊物晃荡问题。

2. 断电同步制动原理

电机尾部集成平面电磁摩擦制动器：

- 通电运行：制动器整流器同步得电，电磁吸力拉开制动盘，电机自由旋转；

- 断电停机：电磁吸力消失，弹簧压紧制动盘锁死转轴，快速平稳刹车，制动力矩可按需微调，停车无冲击溜车。

二、核心产品优势

1. 起步/停车双缓冲，减震防晃

原生软启动+可调缓制动，起重机启停、点动作业无剧烈冲击，减少主梁、轨道、吊具磨损，物料不易晃动磕碰，车间工况更平稳。

2. 故障率大幅降低，免外接启动配件

对比老式绕线转子串电阻方案，省去电阻箱、凸轮控制器，接线简单、故障点少；实心转子无断条隐患，频繁点动、正反转耐用性强。

3. 安装通用，直接替换锥形电机

功率、法兰安装尺寸和传统ZD锥形行走电机完全一致，旧设备改造直接换装，不用改车架、减速机底座。

4. 耐用防护，适配起重恶劣工况

- 防护等级IP54，防尘防水溅，车间粉尘、潮湿环境可用；

- 绝缘等级F级（耐热120℃），允许长时间堵转6~7分钟不烧绕组，频繁启停、连续8小时工作制稳定运行；

- 分铸铁铁壳（你图中款式）、铝合金铝壳两种外壳，铁壳刚性强抗震动，重载大车常用；铝壳轻量化适合小车机构。

5. 启动电流小，省电降电网负荷

启动电流仅常规电机1/4左右，多台行车同时启动不会造成厂区电压压降，降低配电改造成本。

三、常用型号规格（起重标配）

安装形式

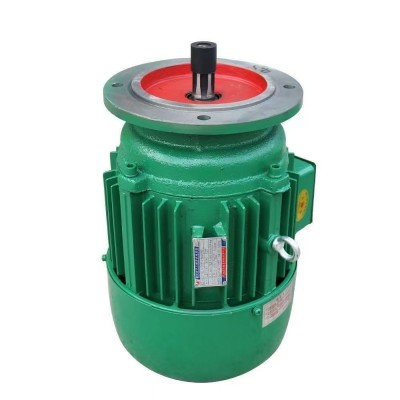

- 立式B5法兰安装（你图片款式）：直接对接行车大车/小车减速机，市面更好常用；

- 卧式B3底座安装：配套外置减速机行走机构。

常规功率（行车行走标配）

0.4kw、0.75kw、1.1kw、1.5kw、2.2kw、3.0kw、4.0kw，电压标准380V/50Hz；

衍生型号：

- YSE：单速软启动制动（更好常用）

- YDSE：双速款，快慢两档行走，**对位使用

四、主要应用场景

1. 桥式单梁/双梁起重机、门式龙门吊 大车、小车运行驱动（核心用途）；

2. 电动葫芦配套行走小车、简易龙门架、天车轨道行走机构；

3. 港口、厂区物料吊运设备，需要频繁点动、启停、禁止冲击晃动的起重场景。

五、和老式锥形（ZD/ZDY）电机对比

对比项 YSE软启动电机 传统锥形转子电机

启动特性 实心转子自然缓启动，冲击极小 轴向窜动刹车，启停顿挫感强，吊物易晃

结构寿命 转子无轴向窜动，轴承、端盖损耗低 运行转子前后窜动，轴承易损坏，维修频繁

制动效果 平面摩擦制动，力矩可调，停车顺滑 锥形抱闸刹车偏硬，易溜车、急停撞击

改造适配 尺寸通用直换，接线简化 原厂配套专用，改造需改线路/底座

六、日常使用注意要点

1. 制动器间隙定期检查，磨损后微调弹簧压力，防止刹车过松溜车、过紧电机过载发热；

2. 铁壳款重载工况优先选用，铝壳适合轻载小车，不要超功率超载使用；

3. 频繁点动作业建议选用升级三代加厚制动片版本，延长刹车片使用寿命。
